产品标题：LDZB7-35型电流互感器
产品ID：VIB20100109151804734
品牌：靖江互感器
所在地：中国上海
价格：面议（大量采购价格面议）
库存状态：货期待查
更新日期：2025-5-27 8:31:19
咨询电话：(+86)021-51699285
咨询Q Q： 519892866

产品简述

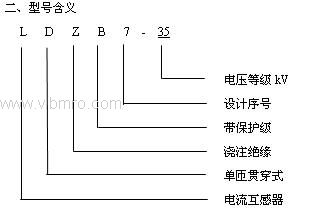

LDZB7-35型电流互感器

产品详情

一、概述

本型电流互感器为环氧树脂浇注绝缘全封闭产品、适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，本产品符合IEC60044-1及GB1208《电流互感器》标准。

三、结构简介

本型电流互感器为全封闭贯穿式，由铁心、一次导电杆和二次绕组组成，用环氧树脂浇注绝缘，安装板与浇注体形成一体。

四、技术参数

1、额定绝缘水平：40.5/95/185kV;

2、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表

3、污秽等级：Ⅱ级;

4、产品局部放电水平符合GB1208《电流互感器》要求;

5、互感器重量：68-84kg

表1：二绕组技术参数

额定一次电流(A)	额定二次电流(A)	准确级次组合	额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn) (kA)
			0.2	0.5	10P10	10P20
400	5,1	0.2/0.2 0.2/0.5 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20	15	20	40	20	63	130
500
600			20	30
800
1000					50	30	80	130
1200
1500			25	50
2000

表2：三绕组技术参数

额定一次电流(A)	额定二次电流(A)	准确级次组合	额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn) (kA)
			0.2	0.5	10P10	10P20
400	5,1	0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 0.5/10P10/10P10 0.2/10P20/10P20 0.5/10P20/10P20	15	20	30	15	63	130
500
600			20	30
800
1000					40	20	80	130
1200
1500			25	50
2000
